Con Buen Diafragma

Por Felipe Rochefort
Product Manager Wilden Pumps en Soltex
frochefort@soltex.cl

En el mundo de las bombas podemos hablar horas y horas de diferentes tecnologías, aplicaciones, ventajas y desventajas. En ese contexto, en este artículo nos referiremos a las bombas neumáticas de doble diafragma, que son extremadamente versátiles en sus aplicaciones gracias a sus características de diseño. Estos equipos utilizan aire comprimido o gas natural como energía para su funcionamiento, por lo que se pueden usar dentro de toda planta productiva.

Las siguientes son algunas de sus características distintivas: son autocebantes, permiten el paso de sólidos y son capaces de bombear líquidos con gran contenido de éstos (pulpas), pueden ciclar en seco (sin producto a bombear), es posible instalarlas sumergidas, al cerrar la descarga se detienen por igualdad de presiones (aire-fluido). Estas cualidades hacen que se encuentren en los más variados procesos productivos (mineros, alimenticios, cosméticos, combustibles y lubricantes, químicos, etc.), así como en plantas de tratamiento de residuos líquidos industriales (riles) y otras aplicaciones ambientales.

Bombas Wilden

Las características señaladas y las aplicaciones son similares para todos los fabricantes de este tipo de tecnología. Entonces, surge la pregunta: ¿qué bomba neumática de doble diafragma elegir?

Para responder esa pregunta es importante fijarse en las fortalezas y beneficios que ofrecen los distintos productores de estos equipos.

Uno de los primeros motivos técnicos a revisar debe ser la eficiencia energética, ya que, por ejemplo, la diferencia en el consumo de aire entre un equipo y otro puede llegar a 60% para un mismo punto de operación.

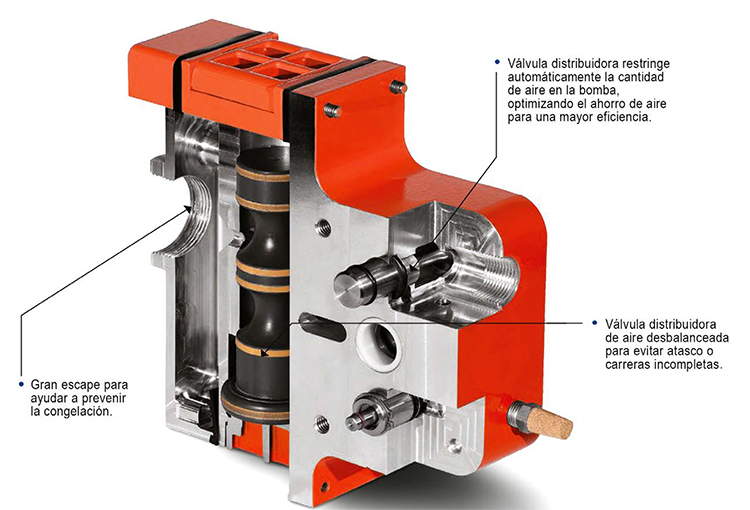

En este aspecto, las bombas Wilden comienzan a tomar ventaja con su sistema PRO-FLO Shift, el cual tiene por finalidad disminuir el consumo de aire, logrando importantes ahorros. En los modelos anteriores a esta tecnología, el aire comprimido llena la cámara interior del diafragma (inlet chamber) con toda la capacidad de aire disponible en la línea, hasta el final de la carrera de descarga. Con el sistema PRO-FLO Shift, en cambio, en ese último tramo se comienza a disminuir la cantidad de aire hacia esa cámara de bombeo, por lo que no es necesario llegar con toda la energía hasta terminar el recorrido. Si pensamos que al finalizar el trayecto se debe regresar para hacer el siguiente ciclo, el exceso de aire en el último tramo es un derroche de energía que se evita y ahorra con el diseño de las bombas Wilden.

Las bombas Wilden sirven en el tratamiento de riles y en diversos procesos productivos.

Otro aspecto relevante para seleccionar el equipo adecuado es la cantidad de piezas que lo componen, ya que está relacionado con el número de repuestos que se deben disponer para una y otra bomba. Mientras menos piezas tenga, habrá menor posibilidad de fallas y su mantenimiento será más fácil y menos costoso. Wilden también lleva la delantera en este aspecto en comparación a otras marcas disponibles en el mercado gracias a su diseño único y robusto.

Sistema de Monitoreo

Cada día los procesos productivos exigen más conocer y monitorear el estado de los equipos, tarea que en el caso de las bombas de diafragma neumáticas suele ser muy difícil.

Para solucionar esta problemática Wilden desarrolló Safe Guard, un sistema muy simple que se instala como accesorio en las bombas existentes en el sector de la válvula distribuidora de aire. Se trata de un dispositivo autónomo (no requiere energía externa) que tiene por finalidad monitorear el comportamiento de la bomba, detectando incluso la rotura de diafragmas.

Además, cuenta con una aplicación que se puede instalar en el celular para tener el monitoreo de las bombas en tiempo real. La comunicación del dispositivo es inalámbrica desde cada bomba, lo que hace muy versátil su uso.

Para el tratamiento de riles se prefieren bombas con capacidad de paso de sólidos grandes. Wilden puede dar solución a estas aplicaciones con la gama Brahma, capaz de bombear sólidos de hasta 3", la que también puede contar con el sistema PRO-FLO Shift para alcanzar la máxima eficiencia en el consumo de aire.

Todas estas ventajas comparativas hacen que las bombas Wilden sean las más eficientes del mercado y estén en sintonía con la eficiencia energética que toda empresa busca hoy en día, en pos de un mayor cuidado del medio ambiente para nuestro futuro y un mejor uso de los recursos.

Artículo publicado en InduAmbiente 171 (julio-agosto 2021), páginas 78 a 79.
